von Thorsten Niggemann
Die Konstruktion wurde mit IDEAS 5 als 3D Modell ausgearbeitet. Aus dem 3D Modell wurden dann alle Einzelteil- und Gesamtzeichnungen der Maschine erstellt und bemaßt. Die hier gezeigten Pläne sind natürlich nur eine kleine Auswahl, der Gesamtumfang beinhaltet 45 Pläne auf denen dann auch alle Detailzeichnungen vorhanden sind. Zum weiteren Umfang gehört auch eine fünfseitige Stückliste.

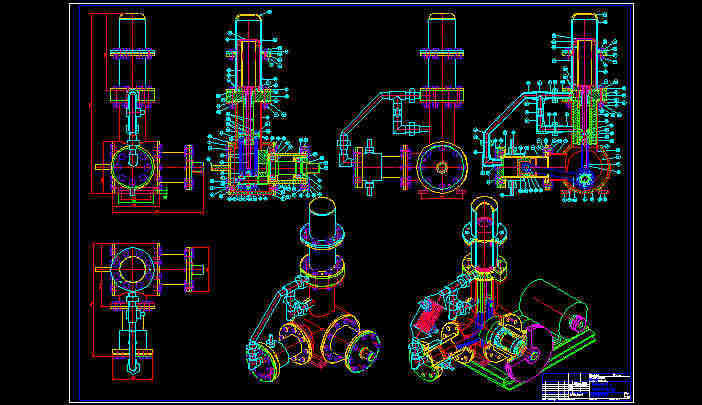

Gesamtzeichnung der Stirling - Kältemaschine

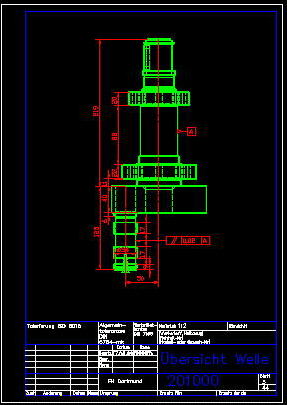

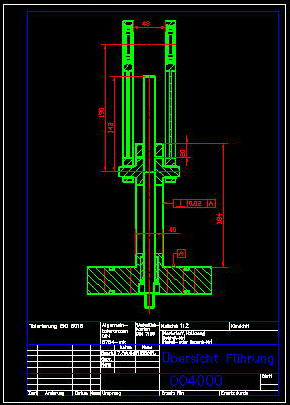

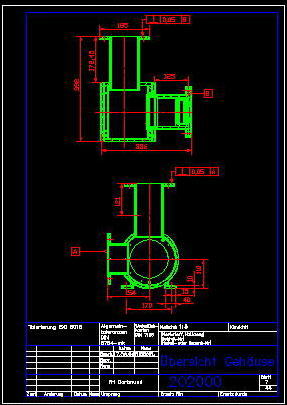

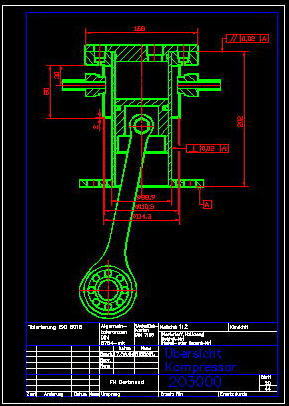

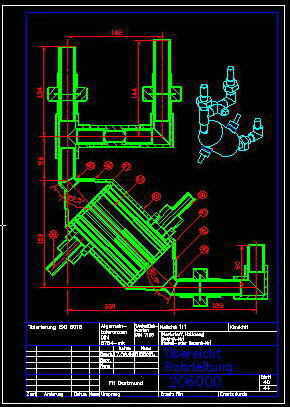

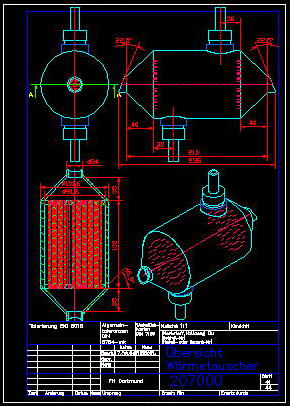

Übersicht der Baugruppen:
